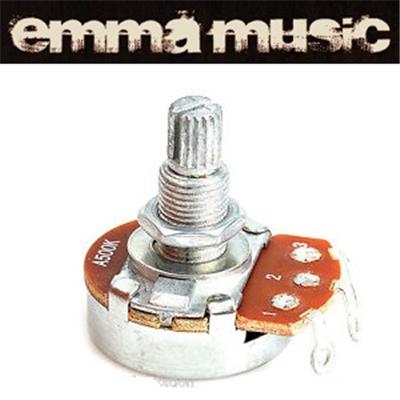

POTENTIOMETRE 500K AUDIO AXE CANNELE 15mm

Référence du potentiomètre
ABC A500K-15

Type de potentiomètre
Audio

Format du potentiomètre
Standard asiatique

Marque du potentiomètre
ABC PARTS (Asie)

Valeur du potentiomètre
500K

Type d'axe
Axe cannelé (split shaft)

Diamètre de l'axe
6mm

Longueur de l'axe
15mm (6.8mm partie filetée + 8.2mm tige de fixation du bouton)
A mettre plutôt directement dans le plastique ou metal de guitares importées type Strato, Tele, Ibanez etc. Pour des guitares type Gibson dans lesquelles on met le potentiomètre directement dans le bois préférez une tige 18mm ou une tige extra longue si la table est épaisse.

Diamètre du trou nécessaire à la fixation
Format asiatique : 7.8mm (diamètre de filetage)

Culot
Plat de 24mm de diamètre

Conditionnement
Un potentiomètre livré avec rondelle + un écrou en sachet.

------------------------

En résumé
Ce potentiomètre est de format asiatique.
Il est plutôt réservé au volume de micros double bobinage
Il se fixe donc dans des trous qui font 7.8/8mm environ.


Principales dimensions :
Diamètre du culot : 24mm
Diamètre de filetage : 7,80mm
Hauteur totale : 26,6mm
Hauteur de l'axe : 15mm
