POTENTIOMETRE 500K SEYMOUR DUNCAN LIBERATOR

Le système LIBERATOR de Seymour Duncan est en fait un mini potentiomètre au format US monté sur une carte permettant de se "libérer" des soudures quand on change de micro(s).
Il faut quand même le souder pour l'installer. Mais quand vous voulez changer de micros, il vous suffit de visser les fils dans les encoches du LIBERATOR (le tournevis est livré). On gagne un temps précieux. Et on peut changer autant de fois que l'on veut de micros sans endommager l'électronique.
Car le LIBERATOR évite de chauffer les potentiomètres voire de les griller. Et il permet de garder ses micros toujours propres puisque les extrémités ne présentent aucune trace de soudure.

Il s'utilise en position de volume.

Ce modèle 500K est optimisé pour un câblage avec au moins un micro Humbucker.
Il y a jusqu'à 10 connexions possibles.

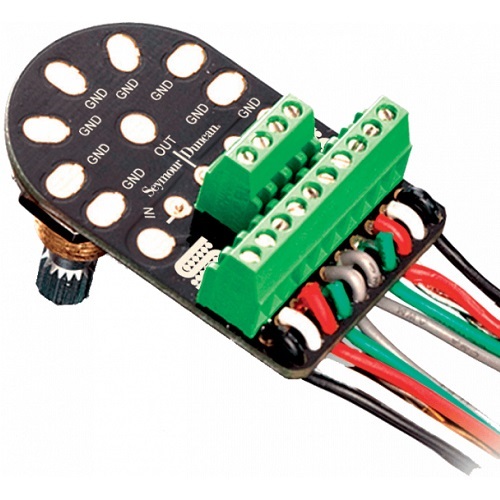

Exemple avec 2x5 connexions pour deux micros avec 4 conducteurs + 1 masse.
Mais on peut mettre n'importe quel autre configuration de micros (même un seul micro à un conducteur).

Et on relie l'autre potentiomètre de volume (pas la peine d'en acheter deux) aux 4 connexions prévues à cet effet (2 + 2 masses).
Enfin on relie les sorties aux boutons de tonalité. Par contre il faut souder ces sorties sauf si vos potentiomètres  sont équipés de système sans soudure.
8 pads peuvent servir de masse.

Potentiomètre avec filetage format US de 9,4mm

POTENTIOMÈTRE MINI

A500k (audio)

Split Shaft (axe cannelé)

Format US (inch) : diamètre filetage = partie qui entre dans le trou : 9,40mm

Axe 6mm

De marque Seymour Duncan

Livré avec rondelle crantée, rondelle  + 2 écrous

Principales dimensions du potentiomètre :
Diamètre du culot : 15,60mm
Diamètre de filetage : 9,40mm
Hauteur totale : 28,7mm
Hauteur de l'axe : 19mm

Dimensions de la carte
26x45mm
13mm de profondeur

Ainsi la partie qui se trouve dans le bois fait en tout au moins 22mm.
