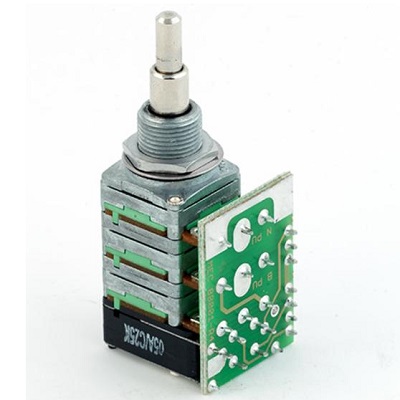

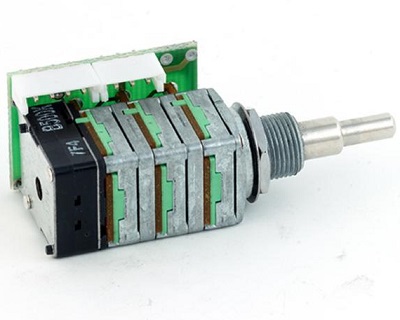

POTENTIOMETRE DOUBLE ETAGE PUSH/PULL BALANCE MEC B500K et A25K R4

Potentiomètre étagé Push/Pull avec carte PCB intégrée. On le retrouve sur l'électronique active de certaines basses Warwick.

L'étage du bas B500k possède un click au milieu. Il est recommandé pour une balance de volume par exemple.

L'étage intermédiaire (du haut quand il n'est pas tiré) est un A25k recommandé pour une balance.

L'étage supplémentaire quand il est tiré est aussi un A25K. Le sens de rotation est inversé pour ne pas le confondre avec l'étage intermédiaire.

Carte PCB type R4. Au lieu de souder, on vient clipser les éléments. En l'occurrence ici une connectique avec des broches séparées de 2.5mm.

Diamètre de filetage 9.8mm pour un écrou type M10 (10mm)

Longueur des axes 7mm

Diamètre de l'étage du bas 6mm

Diamètre de l'étage du haut 4mm

Spécialement adapté pour les boutons étagés WARWICK (MEC équipe les instruments Warwick).
